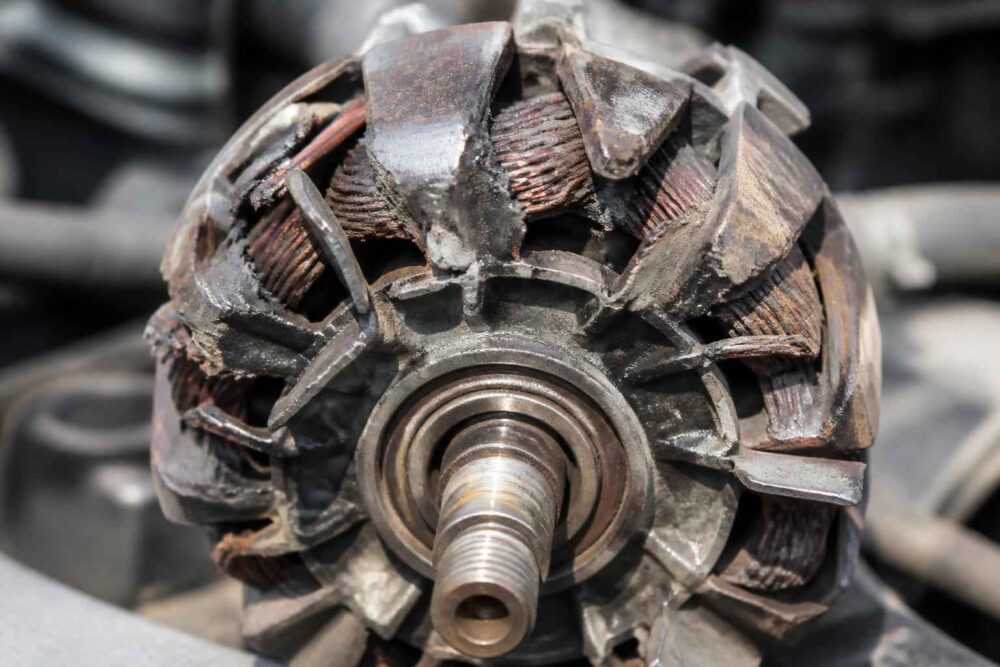

Uszkodzony wirnik alternatora – objawy, pomiar i naprawa

Awaria układu ładowania nie zawsze oznacza konieczność wymiany całego alternatora. Uszkodzony wirnik alternatora może powodować brak wzbudzenia, spadek napięcia i zapalenie kontrolki akumulatora, ale bardzo podobne sygnały wywołują także zużyte szczotki, regulator napięcia, diody albo pasek napędowy. Dlatego warto zacząć od objawu i pomiaru, a nie od przypadkowej wymiany części.

Wirnik można wstępnie ocenić multimetrem, jednak wynik trzeba odnosić do konkretnego modelu alternatora. Sama wartość napięcia na akumulatorze nie potwierdza jeszcze awarii wirnika. Znaczenie ma powtarzalność pomiaru, stan pozostałych elementów oraz to, czy uzwojenie nie ma przerwy ani przebicia do masy.

Jak działa wirnik alternatora i dlaczego jego awaria paraliżuje ładowanie

Alternator jest prądnicą, która podczas pracy silnika wytwarza energię elektryczną dla instalacji samochodu i ładuje akumulator. Wirnik nie produkuje prądu ładowania bezpośrednio. Jego zadaniem jest wytworzenie obracającego się pola magnetycznego, które indukuje prąd w uzwojeniach stojana.

W uproszczeniu wirnik działa jak elektromagnes. Prąd wzbudzenia trafia do jego uzwojenia przez szczotki oraz pierścienie ślizgowe alternatora. Następnie uzwojenie, rdzeń i bieguny wirnika tworzą pole magnetyczne. Podczas obrotu pole przecina uzwojenia stojana, w których powstaje prąd przemienny. Diody prostownicze zamieniają go później na prąd stały potrzebny w instalacji pojazdu.

Typowy wirnik składa się z kilku istotnych części:

• uzwojenia wzbudzenia, czyli przewodu nawiniętego na rdzeniu;
• stalowego rdzenia z biegunami magnetycznymi;
• wałka, który przenosi napęd z koła pasowego;
• dwóch pierścieni ślizgowych, po których pracują szczotki.

W alternatorze stosuje się pierścienie ślizgowe, a nie komutator znany na przykład z niektórych silników prądu stałego. W praktyce motoryzacyjnej określenie „komutator alternatora” bywa używane potocznie, ale technicznie trafniejsza jest nazwa pierścienie ślizgowe.

Jeżeli uzwojenie wirnika ma przerwę, nie powstaje pole magnetyczne. Taki sam skutek może mieć bardzo zły kontakt szczotek z wytartymi pierścieniami. Wtedy alternator może przestać ładować całkowicie albo pracować niestabilnie. Z kolei zwarcie międzyzwojowe zmienia parametry uzwojenia i może powodować przegrzewanie wirnika, choć prosty pomiar rezystancji nie zawsze wykryje taką usterkę.

Uszkodzony wirnik alternatora – objawy, które powinny Cię zaniepokoić

Najbardziej typowy sygnał to brak ładowania akumulatora lub jego wyraźny spadek. Na desce rozdzielczej może pojawić się czerwona kontrolka akumulatora. Czasem świeci stale po uruchomieniu silnika, a czasem pulsuje, szczególnie na biegu jałowym albo przy zmianie obrotów.

W czasie jazdy kierowca może zauważyć przygasanie świateł, wolniejsze działanie dmuchawy, problemy z ogrzewaniem szyby lub komunikaty o odłączaniu kolejnych odbiorników. Jeżeli samochód korzysta z inteligentnego systemu ładowania, napięcie może zmieniać się w szerszym zakresie, dlatego nie wolno interpretować jednej wartości bez znajomości strategii konkretnego pojazdu.

Wirnik może również dawać objawy mechaniczne. Zużyte łożysko wałka powoduje szum lub wycie zależne od obrotów silnika. Skrzywiony wałek albo uszkodzenie mocowania może wywołać drgania i ocieranie wirnika o stojan. Przy przegrzaniu uzwojenia możliwy jest zapach spalonej izolacji. Ten ostatni objaw wymaga szybkiego zatrzymania diagnostyki, ponieważ dalsza praca może uszkodzić także inne elementy alternatora.

Elektryczne symptomy awarii wirnika w instalacji samochodowej

Stałe świecenie kontrolki ładowania po uruchomieniu silnika zwykle oznacza, że alternator nie dostarcza prądu albo sterownik wykrył nieprawidłowość. Przy uszkodzonym wirniku przyczyną może być przerwa w uzwojeniu, zwarcie, przebicie do rdzenia lub brak doprowadzenia prądu przez pierścienie i szczotki.

Drugim sygnałem jest spadek napięcia ładowania. W wielu klasycznych układach po rozgrzaniu silnika i przy pracującym alternatorze oczekuje się wartości wyższej niż napięcie spoczynkowe akumulatora, często w okolicach 13,5–14,7 V. Nie jest to jednak uniwersalny wyrok. W samochodach z regulacją sterowaną przez komputer napięcie może okresowo być niższe, a ocenę trzeba przeprowadzić zgodnie z dokumentacją.

Jeśli napięcie spada, światła mogą przygasać, a elektronika pokładowa może zgłaszać błędy. Akumulator zaczyna się rozładowywać, ponieważ zasila odbiorniki zamiast być doładowywany. Po pewnym czasie silnik może zgasnąć lub samochód nie uruchomi się ponownie. Taki przebieg nie oznacza jeszcze, że winny jest wirnik. Identyczny efekt daje zerwany pasek, awaria regulatora, prostownika diodowego albo przerwa w przewodzie.

Przy zwarciu międzyzwojowym alternator może pracować, ale nie osiągać prawidłowej wydajności. Niekiedy napięcie wygląda poprawnie bez obciążenia, a wyraźnie spada po włączeniu świateł, ogrzewania szyby i dmuchawy. Dlatego test układu powinien obejmować również pracę pod obciążeniem.

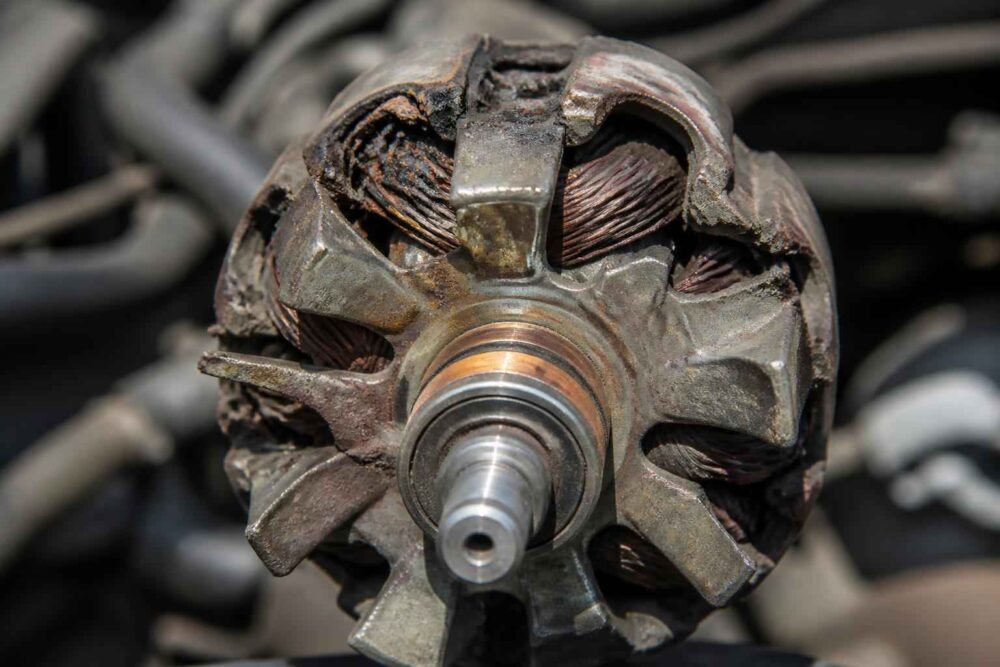

Mechaniczne i akustyczne objawy uszkodzenia wirnika

Nie każdy hałas spod maski pochodzi od wirnika. Najczęściej źródłem szumu jest łożysko alternatora, a nie samo uzwojenie. Dźwięk może narastać wraz z obrotami, zmieniać się po włączeniu odbiorników lub przypominać wycie, chrobotanie albo metaliczne tarcie.

Jeśli wałek jest skrzywiony, łożysko ma duży luz albo wirnik przesunął się względem stojana, może dojść do ocierania. Wtedy pojawia się zgrzyt, drgania i metaliczny dźwięk. Taka usterka jest szczególnie niebezpieczna, ponieważ uszkodzeniu może ulec nie tylko wirnik, lecz także stojan i obudowa alternatora.

Zapach spalonej izolacji sugeruje przegrzanie uzwojenia lub przeciążenie. Nie należy kontynuować jazdy „do czasu, aż przestanie”. Jeżeli wirnik blokuje się albo pasek ślizga się po kole pasowym, może dojść do zerwania paska i utraty napędu innych podzespołów, zależnie od konstrukcji silnika.

Najczęstsze przyczyny uszkodzenia wirnika alternatora

Jedną z częstszych przyczyn jest zużycie pierścieni ślizgowych. Szczotki pracują na ich powierzchni przez cały czas działania alternatora. Z czasem tworzy się rowek, pojawiają się nierówności, nadpalenia i zabrudzenia. Jeżeli pierścień jest mocno wytarty, nowy regulator ze szczotkami może nie rozwiązać problemu. Kontakt nadal będzie niestabilny.

Do uszkodzenia może doprowadzić również przegrzanie. Powodem bywa przeciążenie instalacji, niesprawny regulator, słabe chłodzenie, zabrudzenie alternatora albo długotrwała praca z uszkodzonym akumulatorem. Wysoka temperatura osłabia izolację przewodów uzwojenia. Może wtedy powstać zwarcie międzyzwojowe, w którym część zwojów zostaje połączona nieprawidłowo.

Przerwa w uzwojeniu wzbudzenia może pojawić się w wyniku pęknięcia przewodu, uszkodzenia połączenia z pierścieniem albo wcześniejszej naprawy wykonanej niedokładnie. W takim przypadku pomiar między pierścieniami zwykle nie pokazuje prawidłowej rezystancji, lecz wartość bardzo wysoką lub brak ciągłości.

Oddzielnym problemem jest przebicie uzwojenia do masy. Izolacja może stracić właściwości wskutek przegrzania, wilgoci, oleju lub uszkodzeń mechanicznych. Prąd zaczyna wtedy płynąć do rdzenia lub wałka zamiast wyłącznie przez uzwojenie. Taki wirnik nie powinien wrócić do eksploatacji bez profesjonalnej naprawy albo wymiany.

Na trwałość wpływa także stan mechaniczny. Zużyte łożysko zwiększa bicie wałka, a zbyt mocno napięty lub nierówno pracujący pasek obciąża łożyska. Wygięcie wałka może skutkować ocieraniem o stojan. Czasem przyczyną pierwotną jest nie wirnik, lecz koło pasowe ze sprzęgiełkiem jednokierunkowym, napinacz albo źle ustawiony pasek.

Warto pamiętać, że naprawa jednego elementu bez usunięcia przyczyny często kończy się ponownym demontażem alternatora. Wymiana pierścieni ślizgowych przy pozostawieniu zużytego łożyska nie jest pełną naprawą. Z kolei montaż nowego wirnika przy uszkodzonym regulatorze nie przywróci prawidłowej pracy całego układu.

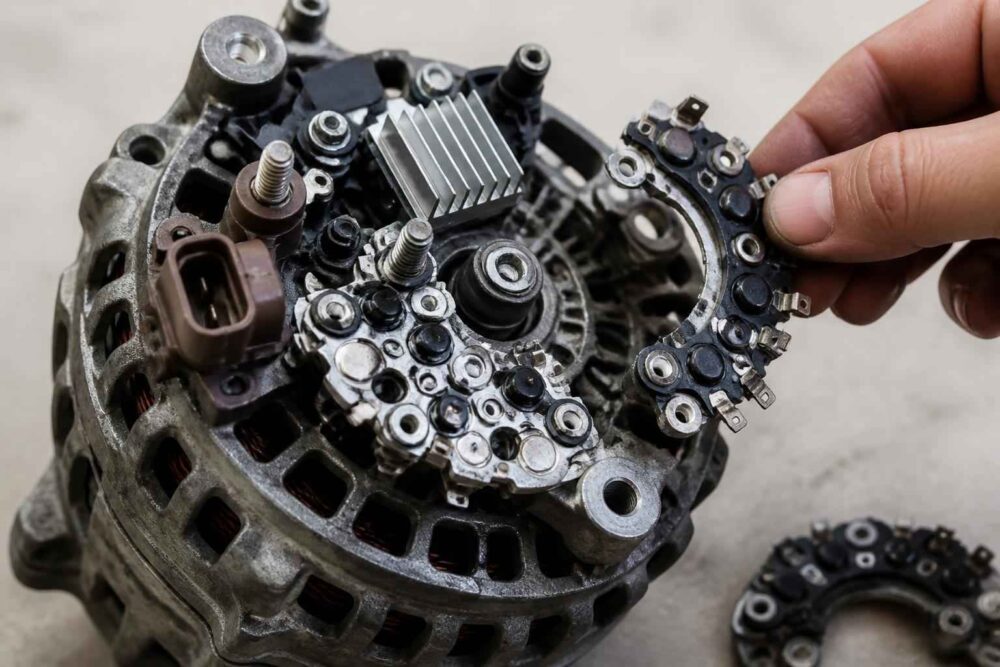

Jak odróżnić uszkodzenie wirnika od awarii regulatora napięcia lub szczotek

Objawy wielu usterek nakładają się na siebie. Dlatego świecąca kontrolka ani pojedynczy pomiar napięcia nie wystarczą do wskazania winnego elementu. Trzeba obserwować, czy problem jest stały, czy występuje tylko przy drganiach, po rozgrzaniu albo pod obciążeniem.

Regulator napięcia steruje prądem wzbudzenia. Jego awaria może spowodować zarówno zbyt niskie, jak i zbyt wysokie napięcie. Przeładowanie jest szczególnie niebezpieczne dla akumulatora i elektroniki. Wartość przekraczająca około 14,8 V w klasycznym układzie jest sygnałem alarmowym, ale dokładne granice zależą od alternatora i temperatury.

Zużyte szczotki często dają objawy okresowe. Samochód może ładować po uruchomieniu, a następnie tracić ładowanie na nierównościach lub po rozgrzaniu. Przy mocno wytartych pierścieniach objaw może wyglądać dokładnie tak samo. Wymiana samych szczotek ma sens wtedy, gdy pierścienie są równe, wałek nie ma nadmiernego luzu, a wirnik przechodzi test elektryczny.

Awaria diod nie uszkadza bezpośrednio uzwojenia wirnika, ale może powodować spadek wydajności i nietypowe tętnienia prądu. Do jej potwierdzenia potrzebny jest test prostownika. Jeżeli warsztat proponuje wymianę wirnika wyłącznie na podstawie kontrolki akumulatora, warto poprosić o wynik pomiaru uzwojenia i izolacji.

Diagnostyka wirnika alternatora – jak sprawdzić wirnik krok po kroku

Podstawowy pomiar można wykonać multimetrem, ale zwykle wymaga wyjęcia alternatora albo przynajmniej odłączenia regulatora i uzyskania dostępu do pierścieni. Przed pracą trzeba odłączyć akumulator, a alternator powinien być stabilnie wymontowany. Pomiar zamontowanego podzespołu bez odłączenia obwodów może prowadzić do błędnych wskazań.

1. Wykonaj oględziny. Sprawdź, czy pierścienie ślizgowe nie są głęboko wytarte, popękane, nadpalone lub zabrudzone olejem. Obejrzyj uzwojenie pod kątem śladów przegrzania, a wałek pod kątem korozji, luzu i widocznego bicia. Obróć wirnik ręcznie i zwróć uwagę na opory oraz ślady ocierania.
2. Zbadaj rezystancję uzwojenia. Ustaw multimetr na najniższy zakres pomiaru oporu i przyłóż sondy do dwóch pierścieni. W wielu alternatorach wynik mieści się orientacyjnie w zakresie 2–5 Ω, lecz dokumentacja konkretnego podzespołu ma pierwszeństwo. Najpierw zewrzyj sondy i odejmij opór przewodów, szczególnie przy bardzo niskich wartościach.
3. Sprawdź ciągłość podczas obracania. Jeżeli wskazanie zmienia się skokowo, zanika lub pojawia się tylko w określonym położeniu wałka, możliwy jest problem z połączeniem uzwojenia, pierścieniem albo przerwą ujawniającą się przy ruchu.
4. Wykonaj test przebicia do masy. Jedną sondę przyłóż do pierścienia, a drugą do metalowego rdzenia lub wałka. Następnie powtórz pomiar dla drugiego pierścienia. Nie powinno być przejścia elektrycznego. Wskazanie bliskie zeru albo wyraźna przewodność oznacza uszkodzenie izolacji.

W pomiarze przebicia zwykły multimetr jest przydatny jako test wstępny. Nie zawsze wykryje izolację, która traci właściwości dopiero przy wyższym napięciu lub po rozgrzaniu. Zakład regenerujący może użyć próbnika izolacji, sprawdzić wirnik pod obciążeniem i ocenić go po rozebraniu.

Interpretacja rezystancji wymaga ostrożności. Wynik nieskończony lub bardzo wysoki zwykle wskazuje na przerwę w uzwojeniu. Wartość bliska zeru może sugerować zwarcie, ale trzeba uwzględnić opór przewodów pomiarowych. Z kolei prawidłowe 2–5 Ω nie wyklucza zwarcia międzyzwojowego, jeśli uszkodzenie obejmuje tylko część uzwojenia.

Nie należy przykładać napięcia z akumulatora bezpośrednio do przypadkowych punktów wirnika ani sprawdzać go metodami mogącymi doprowadzić do zwarcia. Po demontażu potrzebne mogą być prasa, ściągacz, lutownica o odpowiedniej mocy, a przy wymianie pierścieni także precyzyjna obróbka. Jeśli nie ma pewności co do narzędzi i sposobu montażu, bezpieczniej przekazać wirnik do specjalistycznego zakładu.

Naprawa, regeneracja czy wymiana – co zrobić w przypadku uszkodzonego wirnika

Jeżeli pomiar potwierdzi uszkodzenie samego wirnika, nie trzeba automatycznie kupować kompletnego alternatora. Najtańsza opcja może polegać na wymianie pierścieni ślizgowych, jeżeli uzwojenie, wałek i rdzeń są sprawne. Taką naprawę trzeba jednak wykonać dokładnie. Nowe pierścienie muszą być prawidłowo osadzone, połączenia elektryczne pewne, a powierzchnia robocza równa.

Wymiana całego wirnika jest uzasadniona, gdy uzwojenie ma przerwę, przebicie, ślady spalenia lub zwarcie, którego nie da się ekonomicznie naprawić. Część używana może być rozwiązaniem budżetowym, ale wymaga sprawdzenia przed montażem. Sam wygląd wirnika nie potwierdza jego sprawności.

Regeneracja alternatora jest rozsądnym wyborem, gdy oprócz wirnika zużyte są szczotki, pierścienie, łożyska albo regulator. Zakład powinien sprawdzić cały podzespół, a nie tylko wymienić wskazany element. Kompleksowa regeneracja ogranicza ryzyko ponownego demontażu, szczególnie gdy dostęp do alternatora jest trudny i robocizna stanowi znaczną część kosztu.

Zakup nowego alternatora ma większy sens, gdy uszkodzona jest obudowa, stojan, prostownik i wirnik jednocześnie albo gdy jakość dostępnych części regenerowanych jest niepewna. Warto jednak porównać nie tylko cenę katalogową. Tani, przypadkowy podzespół może wymagać kolejnego demontażu, co szybko niweluje początkową oszczędność.

Decyzję najlepiej oprzeć na czterech pytaniach: czy reszta alternatora jest sprawna, ile kosztuje demontaż, czy wirnik jest dostępny w dobrej jakości oraz czy warsztat zapewnia test po naprawie. Jeżeli uszkodzony jest wyłącznie wirnik, jego wymiana lub regeneracja zwykle jest technicznie uzasadniona. Gdy zużycie obejmuje kilka elementów, lepsza będzie pełna regeneracja albo sprawdzony alternator.

Jak dbać o alternator, aby uniknąć awarii wirnika w przyszłości

Podstawą jest kontrola paska wieloklinowego, napinacza i kół prowadzących. Pasek nie powinien być popękany, zaolejony ani luźny. Jego poślizg ogranicza prędkość alternatora, a nadmierne napięcie niepotrzebnie obciąża łożyska i wałek.

Alternatora nie należy zalewać wodą pod ciśnieniem. Olej i płyn chłodniczy, które dostają się do obudowy, mogą zanieczyścić pierścienie, szczotki oraz uzwojenie. Każdy wyciek w pobliżu alternatora warto usunąć, zamiast ograniczać się do czyszczenia podzespołu.

Reakcja na pierwsze objawy również ma znaczenie. Piszczenie paska, okresowe migotanie kontrolki czy szum łożyska są łatwiejsze do usunięcia, gdy alternator nie zdążył jeszcze uszkodzić wirnika, stojana i prostownika. Dobrze jest także utrzymywać akumulator w sprawności. Zużyty lub niedoładowany akumulator zwiększa obciążenie układu ładowania i może przyspieszać zużycie podzespołów.

Regularny pomiar napięcia może wskazać problem na wczesnym etapie, ale nie zastępuje diagnostyki obciążeniowej. W nowoczesnym samochodzie trzeba uwzględnić komunikację alternatora ze sterownikiem, temperaturę i sposób zarządzania energią.

Najważniejszy wniosek jest prosty: uszkodzony wirnik alternatora może powodować brak ładowania, migotanie kontrolki, spadki napięcia, hałas i zapach przegrzanej izolacji, lecz żaden z tych objawów samodzielnie nie potwierdza diagnozy. Najpierw należy sprawdzić pasek, napięcie i połączenia, a następnie ocenić wirnik: rezystancję między pierścieniami, ciągłość podczas obrotu oraz brak przebicia do rdzenia i wałka.

Jeżeli wyniki są niejednoznaczne albo naprawa wymaga prasy, obróbki pierścieni lub testu pod obciążeniem, warto przekazać alternator do wyspecjalizowanego zakładu. Prawidłowo potwierdzona usterka pozwala wybrać między wymianą wirnika, regeneracją a zakupem całego podzespołu bez płacenia za sprawne części.
