Stojak motocyklowy rysunek – jak czytać schemat i zbudować stojak?

Dobry rysunek stojaka motocyklowego nie ogranicza się do kilku rur i wymiaru rozstawu uchwytów. Musi pokazywać geometrię dźwigni, punkty podparcia, wysokość unoszenia oraz sposób zabezpieczenia motocykla przed zsunięciem.

To ważne zarówno przy samodzielnym spawaniu, jak i zakupie gotowego podnośnika. Ten sam udźwig katalogowy nie oznacza jeszcze takiej samej stabilności, a wymiar pasujący do jednego wahacza może całkowicie nie sprawdzić się w innym motocyklu.

Rysunek techniczny stojaka powinien pozwalać odtworzyć konstrukcję albo ocenić, czy gotowy produkt pasuje do konkretnej maszyny. Sam widok z boku zwykle nie wystarcza. Potrzebne są przynajmniej rzuty pokazujące szerokość podstawy, położenie osi obrotu, rozstaw adapterów oraz zakres regulacji.

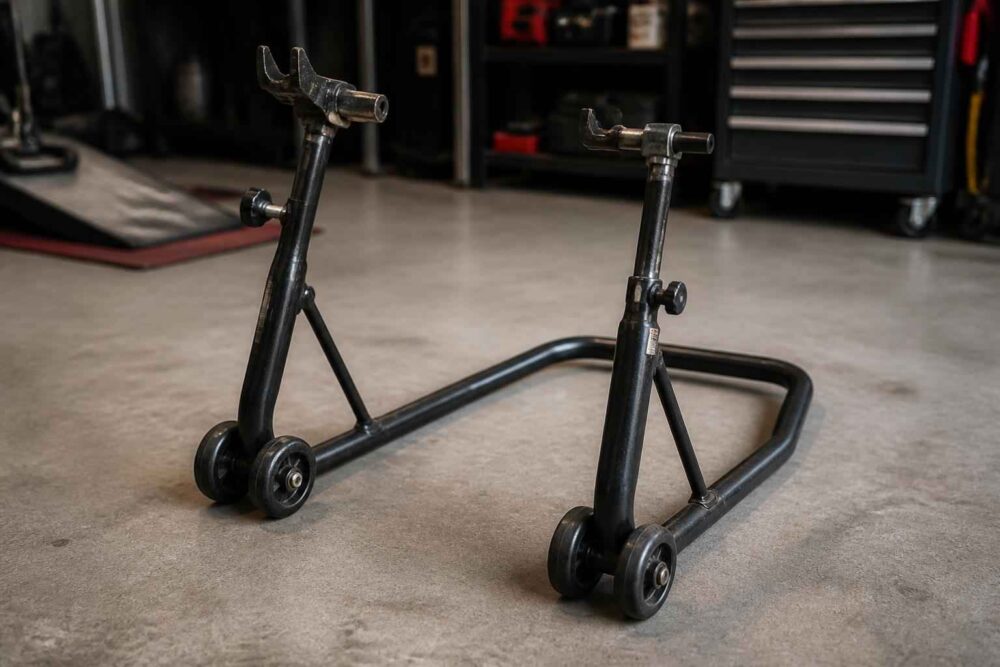

Najczęściej spotyka się trzy rozwiązania. Stojak tylny podpiera wahacz lub rolki montażowe, stojak przedni unosi przód za dolne elementy zawieszenia albo główkę ramy, a podnośnik nożycowy podnosi motocykl od dołu, zwykle w obszarze ramy. Każdy z nich ma inną geometrię i inne ryzyko błędu. Nie można przenosić wymiarów z jednego typu na drugi bez sprawdzenia punktów podparcia.

Na schemacie trzeba odszukać ramię główne, pałąk, podstawę, oś lub sworzeń obrotowy, kółka oraz elementy wzmacniające. Warto zwrócić uwagę, czy adaptery są przyspawane na stałe, czy przykręcane. Regulowane uchwyty zwiększają uniwersalność, ale wprowadzają dodatkowe miejsca, w których może powstać luz.

Rysunek stojaka motocyklowego powinien także podawać średnice otworów, długości śrub, zakres regulacji i wymiary mierzone od konkretnych punktów bazowych. Wymiar „szerokość 400 mm” bez informacji, czy dotyczy zewnętrznej krawędzi podstawy, osi rur czy rozstawu adapterów, jest praktycznie niepełny.

Kluczowe wymiary i parametry na rysunku stojaka motocyklowego

Najpierw należy zmierzyć motocykl, dopiero potem interpretować projekt. W przypadku stojaka pod wahacz istotna jest nie tylko jego szerokość, lecz także kształt dolnych elementów, obecność rolek oraz dostępna przestrzeń między oponą, wydechem i wahaczem.

Rozstaw uchwytów podany na schemacie powinien obejmować cały zakres regulacji, a nie tylko jedną pozycję. Przykładowe 180–365 mm może wystarczyć dla wielu konstrukcji, ale nie jest uniwersalną normą. Trzeba ustalić, czy producent mierzy od środka do środka adapterów, czy między ich krawędziami.

Drugą wartością jest wysokość podnoszenia motocykla. Liczy się różnica między położeniem spoczynkowym a wysokością, przy której koło rzeczywiście odrywa się od podłoża. Warto uwzględnić ugięcie opony, zawieszenia i ewentualne pochylenie stojaka. Deklarowane 350–360 mm nie musi oznaczać takiego samego prześwitu pod konkretnym kołem.

Na rysunku powinny znaleźć się również: długość ramienia dźwigni, wysokość osi obrotu, szerokość podstawy, położenie kółek oraz odległość punktu podparcia od osi motocykla. Te dane decydują o tym, czy stojak będzie łatwy w obsłudze i czy po podniesieniu nie zacznie przechylać się do przodu lub na bok.

Wymiary stojaka pod motocykl warto zapisywać razem z tolerancją. Kilka milimetrów różnicy przy adapterze może decydować o tym, czy rolka oprze się centralnie, czy będzie działała na krawędzi. Przy elementach regulowanych trzeba sprawdzić także długość gwintu pozostającą w nakrętce i możliwość założenia zabezpieczenia.

Geometria i fizyka podnośnika – dlaczego kąty na rysunku mają znaczenie

Stojak działa jak dźwignia. Operator naciska na długie ramię, a drugi koniec przekazuje siłę na adaptery pod wahaczem lub osią. Im dłuższe ramię, tym mniejsza siła potrzebna do rozpoczęcia podnoszenia, ale większy może być zakres ruchu i ryzyko kolizji z motocyklem lub podłożem.

Znaczenie ma kąt ramienia względem podłoża. Jeżeli adapter na początku ruchu znajduje się zbyt wysoko albo zbyt nisko, dźwignia może pracować w niekorzystnym położeniu. Wtedy stojak trudno wsunąć pod motocykl, a po przekroczeniu punktu obrotu może gwałtownie zmienić położenie. Nie ma jednego kąta odpowiedniego dla każdego modelu. Trzeba analizować całą trajektorię adaptera, nie tylko kąt zaznaczony na jednym rzucie.

Przy projektowaniu sprawdza się trzy położenia: stojak przed rozpoczęciem unoszenia, położenie w chwili oderwania koła oraz pozycję końcową. W każdym z nich podstawa powinna pozostawać stabilna, a punkt podparcia nie może wychodzić poza obrys wsporników. Kółka powinny toczyć się w kontrolowany sposób, bez blokowania przez krzywo ustawioną oś.

Typowym błędem jest dobieranie długości ramienia wyłącznie do wygody obsługi. Za długie ramię zmniejsza wymaganą siłę, lecz może zwiększyć moment działający na spawy i podstawę. Za krótkie wymaga dużego nacisku, który użytkownik może przyłożyć gwałtownie. To właśnie takie obciążenie dynamiczne często ujawnia słabe połączenia, których nie widać podczas spokojnego obciążenia stojaka.

Rodzaje adapterów na schematach – uchwyty L, V oraz pod główki ramy

Adaptery L-type mają płaskie, zwykle gumowane podparcie pod wahacz. Sprawdzają się tam, gdzie powierzchnia jest wystarczająco szeroka i nie ma rolek montażowych. Gumowa nakładka chroni lakier, ale nie naprawi złej geometrii. Jeżeli uchwyt dotyka wahacza tylko krawędzią, motocykl może przesunąć się podczas podnoszenia.

Adaptery V-type współpracują z rolkami lub szpulami zamontowanymi w wahaczu. Ich zaletą jest samocentrowanie, jednak kształt rowka musi odpowiadać średnicy rolki. Zbyt płytkie V może wypchnąć motocykl na bok, a zbyt wąskie będzie opierało się punktowo.

Stojak przedni pod główkę ramy wykorzystuje wymienne bolce. Na rysunku trzeba sprawdzić średnicę bolca, długość części roboczej i sposób blokowania. Nie wolno dobierać go wyłącznie „na oko”. Gdy bolec nie wchodzi współosiowo, siła może obciążać krawędź gniazda zamiast przekazywać się centralnie.

Materiały i wytrzymałość – analiza grubości rur i profili w projekcie

W wielu stojakach stosuje się stalowe rury lub profile o średnicy około 32 mm. Sama średnica nie przesądza jednak o wytrzymałości. Równie ważna jest grubość ścianki, jakość stali, długość niepodpartego odcinka oraz sposób połączenia z podstawą. Cienkościenna rura może wyglądać solidnie, ale łatwiej ulega miejscowemu zgnieceniu przy spawie lub śrubie.

Do konstrukcji obciążanych przez ciężkie motocykle rozsądniej dobierać materiał z zapasem i wzmacniać miejsca, w których zmienia się kierunek sił. Dotyczy to przede wszystkim połączenia ramienia z osią obrotu, mocowania adapterów oraz narożników podstawy. Wzmocnienie powinno przenosić obciążenie na większy fragment konstrukcji, a nie kończyć się dokładnie w miejscu największego naprężenia.

Spawy konstrukcyjne muszą mieć równą geometrię, odpowiednie wtopienie i ciągłość tam, gdzie wymaga tego projekt. Sama gruba spoina nie jest automatycznie mocna. Przegrzanie cienkiej ścianki, podtopienia, pory lub brak przetopu mogą osłabić element bardziej niż umiarkowana, poprawnie wykonana spoina.

Udźwig 250–500 kg należy traktować jako informację porównawczą, nie gwarancję zachowania przy każdym użyciu. Motocykl o masie 220 kg może wygenerować znacznie większe lokalne obciążenie, gdy operator naciska na klucz lub przesuwa maszynę na stojaku. Dlatego przed wyborem trzeba uwzględnić masę motocykla, sposób serwisowania i zapas bezpieczeństwa.

Malowanie proszkowe dobrze chroni stal przed korozją, ale nie poprawia nośności. Przed malowaniem należy usunąć zgorzelinę, oczyścić spawy i sprawdzić, czy nie ma pęknięć. Po czasie szczególnie kontroluje się miejsca przy kółkach, śrubach regulacyjnych i adapterach, bo tam powłoka może zostać uszkodzona.

Projekt DIY – jak krok po kroku przenieść rysunek stojaka do warsztatu

Samodzielne wykonanie ma sens, jeśli dysponujesz stabilnym stołem montażowym, przyrządami do kontroli kąta, odpowiednim sprzętem spawalniczym i umiejętnością oceny spoin. Rysunek bez wymiarów bazowych, tolerancji i informacji o materiale nie jest pełnym projektem wykonawczym. W takim przypadku można przygotować własny prototyp, ale nie należy od razu obciążać go ciężkim motocyklem.

1. Zbierz dane motocykla. Zmierz szerokość wahacza, położenie rolek, wysokość punktów podparcia, prześwit i odległość od wydechu. Zapisz także masę motocykla oraz czynności, które chcesz wykonywać.
2. Przerysuj geometrię w skali. Zaznacz podstawę, oś obrotu, adaptery i skrajne położenia ramienia. Sprawdź, czy w żadnym z nich rura nie koliduje z kołem ani podłożem.
3. Dobierz materiał. Określ średnicę lub przekrój rury, grubość ścianki, blachy wzmacniające, śruby i kółka. Nie zamieniaj materiału na cieńszy tylko dlatego, że łatwiej go kupić.
4. Przygotuj elementy na szablonie. Cięcie i gięcie rur wykonuj według punktów odniesienia, a nie na podstawie samego kąta wizualnego. Po gięciu sprawdź, czy oba ramiona są lustrzanie równe.
5. Wykonaj montaż próbny. Przyłap elementy krótkimi spoinami, zamontuj oś i adaptery, a następnie sprawdź ruch bez obciążenia. Na tym etapie najłatwiej skorygować rozstaw i kąt.
6. Spawaj w kontrolowanej kolejności. Naprzemienne prowadzenie spoin ogranicza odkształcenia. Po ostygnięciu zmierz ponownie szerokość, prostopadłość podstawy i ustawienie osi.
7. Przetestuj stopniowo. Najpierw obciąż konstrukcję statycznie, potem wykonaj kilka ruchów bez motocykla. Dopiero po kontroli spoin, luzów i stabilności można rozważyć próbę z maszyną, najlepiej z dodatkowym zabezpieczeniem.

Najczęstszy błąd polega na przyjęciu wymiarów z przypadkowego schematu jako uniwersalnych. Inny problem to przyspawanie adapterów przed sprawdzeniem ich położenia względem osi motocykla. Jeżeli po montażu okaże się, że stojak podnosi jedną stronę wahacza wyżej, korekta może wymagać wycięcia całego uchwytu.

Nie warto również pomijać luzów. Zbyt luźna oś obrotu powoduje kołysanie, a zbyt mocno skręcona może utrudniać płynne działanie dźwigni. Kółka z tworzywa mogą wystarczyć do okazjonalnego przechowywania, lecz w warsztacie często lepiej sprawdzają się elementy o odpowiedniej średnicy i łożyskowaniu, dobrane do obciążenia oraz rodzaju podłoża.

Lista kontrolna przed pierwszym użyciem zrobionego stojaka

• sprawdź, czy wszystkie spawy są ciągłe, bez pęknięć, porów i widocznych podtopień;
• zmierz ponownie rozstaw adapterów, wysokość i prostopadłość podstawy;
• upewnij się, że oś obrotu nie ma nadmiernego luzu, a śruby regulacyjne mają zabezpieczenie;
• sprawdź, czy adaptery opierają się symetrycznie i nie kolidują z hamulcem, wydechem ani przewodami;
• ustaw stojak na równym, twardym podłożu i wykonaj próbę z dodatkowym podparciem motocykla;
• przerwij pracę, jeśli konstrukcja skrzypi, odkształca się, przechyla lub wymaga gwałtownego nacisku.

Taka kontrola nie zastępuje obliczeń wytrzymałościowych ani oceny konstruktora. Przy ciężkim motocyklu, niepewnych spawach lub stojaku podnoszącym cały pojazd bezpieczniej zlecić weryfikację fachowcowi.

Rysunek wykonawczy a zakup gotowego stojaka – na co uważać

Gotowy stojak jest rozsądniejszym wyborem, gdy nie masz pewności co do spawania, materiału lub geometrii. Nie oznacza to jednak, że każdy produkt katalogowy będzie bezpieczny. Przed zakupem sprawdź kartę techniczną, zakres regulacji, sposób pomiaru rozstawu oraz typ adapterów.

Warto dopasować model do konkretnego wahacza, a nie do samej kategorii motocykla. Sprawdź także, czy deklarowany udźwig ma zapas, czy podstawa jest szersza niż strefa obciążenia i czy można dokupić właściwe końcówki. Dobrze wykonany stojak powinien mieć czytelne punkty regulacji, ograniczniki i elementy, które da się wymienić po zużyciu.

Samodzielny projekt jest uzasadniony wtedy, gdy potrafisz zweryfikować geometrię, jakość spawów i obciążenie konstrukcji. Jeśli brakuje któregokolwiek z tych elementów, gotowy produkt z pełną specyfikacją będzie bezpieczniejszy niż stojak wykonany według niepełnego szkicu.

Najważniejsza zasada jest prosta: rysunek stojaka motocyklowego traktuj jako punkt wyjścia do pomiarów, nie jako automatyczną gwarancję bezpieczeństwa. Najpierw dopasuj adaptery i wysokość do motocykla, potem oceń podstawę, materiały oraz spawy. Do budowy DIY przystępuj tylko wtedy, gdy możesz wykonać i sprawdzić każdy z tych etapów. W przeciwnym razie wybierz regulowany stojak fabryczny o jasno opisanych parametrach i przetestuj go na równym, stabilnym podłożu.
